背景
? 用戶需要通過前端HTML頁面的noVNC（noVNC是什么？）客戶端連接底層VNC Server服務端，為了防止VNC Server的IP暴露，因此需要做一層代理。正常情況下使用Nginx、Apache等都可以搞定，但是由于項目架構的一些問題，暫時不能再加一臺反向代理服務器，所以決定寫一個單獨的模塊實現反向代理的功能。
? 在網上和Github上找了一下，使用了HTTP-Proxy-Servlet，引入該依賴搭建一個Spring Boot項目。
搭建
引入代理的依賴
<dependency> <groupId>org.mitre.dsmiley.httpproxy</groupId> <artifactId>smiley-http-proxy-servlet</artifactId> <version>1.12</version> </dependency>
通過注冊bean攔截指定URL路徑進行自定義操作
@Configuration
public class ProxyServletConfiguration {
// 攔截所有請求交給下面的VNCProxyServlet去處理
private final static String SERVLET_URL = "/*";
@Bean
public ServletRegistrationBean<VNCProxyServlet> servletServletRegistrationBean() {
ServletRegistrationBean<VNCProxyServlet> servletRegistrationBean = new ServletRegistrationBean<>(new VNCProxyServlet(), SERVLET_URL);
//設置網址以及參數
Map<String, String> params = ImmutableMap.of(
"targetUri", "null", //這里寫null是因為targetUri是在自定義的VNCProxyServlet類中動態傳入的，而且這里必須要有值
ProxyServlet.P_LOG, "true",
ProxyServlet.P_PRESERVEHOST,"true",
ProxyServlet.P_PRESERVECOOKIES,"true"
);
servletRegistrationBean.setInitParameters(params);
return servletRegistrationBean;
}
}
這里遇到的坑：

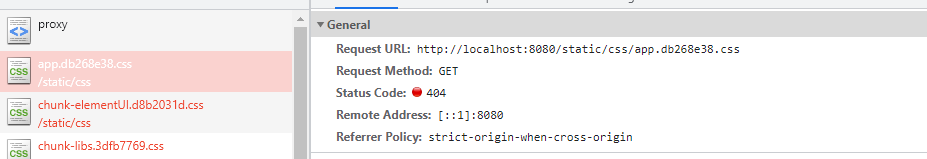

? 剛開始其實是準備在已有的一個模塊中加上這個代理功能，因為可以指定攔截的路徑，比如只攔截請求路徑為/proxy/*的，然后交給自定義的Servlet去代理，后來寫好測試時，發現代理過去后代理目標主頁一片空白，看了控制臺的Network后，主頁確實是返回200且加載正常，但是由主頁發起的js、css和img等靜態資源狀態碼都為404。
? 當時以為是代碼的問題，后來發現靜態資源都是相對路徑的有問題，如果前端的靜態資源是引入第三方的，比如從CDN中引入Vue.js則不會出現問題，都可以正常的被代理。既然狀態碼是404，那肯定是找不到這個資源，看了一下發現如果在靜態資源的路徑前加上指定攔截的路徑/proxy/就可以被正常代理。此時才明白，因為訪問首頁的路徑中帶/proxy/是在地址欄主動輸入的，所以請求到后臺，后臺Servlet攔截發現路徑中帶/proxy/，把該請求交給自定義的代理Servlet去處理然后返回。而主頁上的js、css等靜態資源發起請求的路徑是不會帶/proxy/*的，因此不會走到代理Servlet，并且代理模塊中也沒有相應資源路徑，所以就理所應當的返回了404。

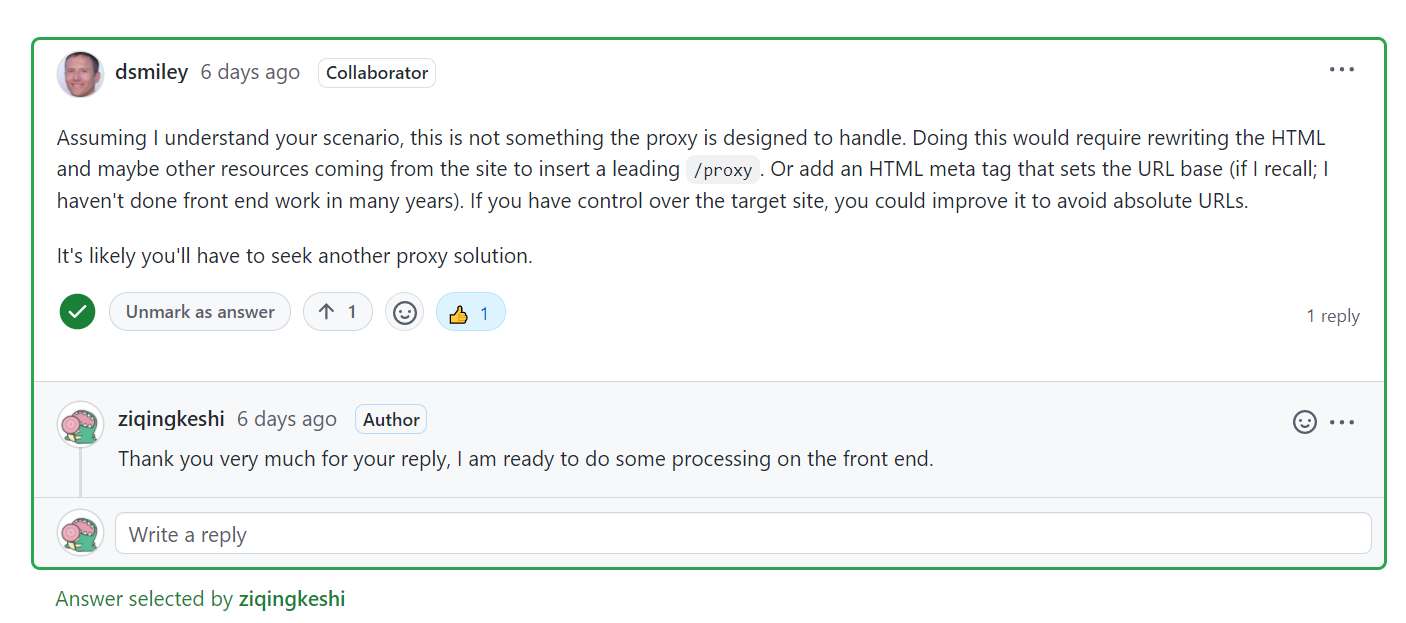

? 為此還專門在GitHub上問了一下作者，作者也是回復說這并不是這個代理模塊該做的事，最好是前端處理，或者讓前端使用絕對路徑。附上地址（Discussions）
? 最后就是決定單獨拉出來寫一個Spring Boot項目做這個代理功能模塊，直接代理/*，這樣所有請求到這個模塊的都會被代理。
自定義Servlet實現動態代理目標地址
// VNCProxyServlet繼承了ProxyServlet 重寫了service方法 在方法中添加自定義操作 從請求地址中動態獲取
@Override
protected void service(HttpServletRequest servletRequest, HttpServletResponse servletResponse) throws ServletException, IOException {
// 獲取請求地址
String targetUri = servletRequest.getRequestURL().toString();
// 正則取請求地址中的參數 參數是放在域名中的
Matcher matcher = DOMAIN_REX.matcher(targetUri);
if(!matcher.find()){
// 自定義的異常
throw new GenericException("從域名中獲取vmId異常！");
}
// 取域名中的第一個 eg: http://vmId.xxx.cn得 [vmId,xxx,cn] 得 vmId
Long vmId = Long.valueOf(matcher.group().split("\\.")[0]);
// eg:業務邏輯根據vmId去拿 targetUri
targetUri = vmService.getTargetUrl(vmId);
if (StringUtils.isEmpty(targetUri)) {
throw new GenericException("代理路徑不正確，請確認路徑");
}
// 設置Url
if (servletRequest.getAttribute(ATTR_TARGET_URI) == null) {
servletRequest.setAttribute(ATTR_TARGET_URI, targetUri);
}
// 設置Host
if (servletRequest.getAttribute(ATTR_TARGET_HOST) == null) {
URL trueUrl = URLUtil.url(targetUri);
servletRequest.setAttribute(ATTR_TARGET_HOST, new HttpHost(trueUrl.getHost(), trueUrl.getPort(), trueUrl.getProtocol()));
}
// 下面大部分都是父類的源碼 沒有需要特別修改的地方
String method = servletRequest.getMethod();
// 替換多余路徑
String proxyRequestUri = this.rewriteUrlFromRequest(servletRequest);
HttpRequest proxyRequest;
if (servletRequest.getHeader(HttpHeaders.CONTENT_LENGTH) != null ||
servletRequest.getHeader(HttpHeaders.TRANSFER_ENCODING) != null) {
proxyRequest = new BasicHttpRequest(method, proxyRequestUri);
} else {
proxyRequest = this.newProxyRequestWithEntity(method, proxyRequestUri, servletRequest);
}
this.copyRequestHeaders(servletRequest, proxyRequest);
setXForwardedForHeader(servletRequest, proxyRequest);
HttpResponse proxyResponse = null;
try {
// Execute the request
proxyResponse = this.doExecute(servletRequest, servletResponse, proxyRequest);
// Process the response
int statusCode = proxyResponse.getStatusLine().getStatusCode();
// "reason phrase" is deprecated but it's the only way to pass
servletResponse.setStatus(statusCode, proxyResponse.getStatusLine().getReasonPhrase());
// copying response headers to make sure SESSIONID or other Cookie which comes from remote server
// will be saved in client when the proxied url was redirected to another one.
copyResponseHeaders(proxyResponse, servletRequest, servletResponse);
if (statusCode == HttpServletResponse.SC_NOT_MODIFIED) {
servletResponse.setIntHeader(HttpHeaders.CONTENT_LENGTH, 0);
} else {
copyResponseEntity(proxyResponse, servletResponse, proxyRequest, servletRequest);
}
} catch (Exception e) {
handleRequestException(proxyRequest, proxyResponse, e);
} finally {
if (proxyResponse != null) {
EntityUtils.consumeQuietly(proxyResponse.getEntity());
}
}
}
? 這里主要列出關鍵部分，因為方案還沒有完結。
問題
? 本以為這樣就成功了，但是測試之后發現頁面和靜態資源都代理過去了，但是有一個websocket請求失敗了。像noVNC這種網頁版的黑窗口，早就該想到肯定是用websocket這種長鏈接的請求進行交互的。后來去搜了一下這個叫websockify的請求，就是最開始介紹noVNC博客中介紹的：
? 瀏覽器不支持VNC，所以不能直接連接VNC，但是可以使用代理，使用noVNC通過WebSocket建立連接，而VNC Server不支持WebSocket，所以需要開啟Websockify代理來做WebSocket和TCP Socket之間的轉換，這個代理在noVNC的目錄里，叫做websockify。
? 此時項目是能夠攔截到websockify這個請求的，但是由于servlet把這個請求當成普通的請求去代理到目標服務器，這樣是無法成功的，所以要做的就是類似實現一個websocket的反向代理，搜了一下的話發現例子不是很多，大多都是在前端做的，前端作為客戶端與服務端建立websocket連接，但目前的狀況很明顯是需要這個代理模塊既做websocket服務端與web端建立連接，再作為websocket客戶端與VNC 服務端建立連接，然后進行交互傳遞通信。
? 后面也找到了這篇通過noVNC和websockify連接到QEMU/KVM，然后總結一下從用戶發出請求到得到響應的流程：
PC Chrome(客戶端) => noVNC Server(noVNC端) => websockify（websocket轉TCP Socket） => VNC Server(VNC服務端) => websockify（TCP Socket轉websocket） => noVNC Server(noVNC端)=> PC Chrome(客戶端)
用戶使用PC Chrome瀏覽器請求 noVNC端（因為無法直接訪問VNC Server端，VNC Server是不支持Websocket連接），經由websockify將websocket轉為TCP Socket請求到VNC服務端，返回TCP響應，經由websockify轉換為websocket返回給客戶端瀏覽器，這樣來進行交互。整個過程 websockify 代理器是關鍵，noVNC 可以被放在瀏覽器端。
1.noVNC網頁端與代理模塊建立websocket通信
@Configuration
public class WebSocketConfig {
@Bean
public ServerEndpointExporter serverEndpointExporter() {
return new ServerEndpointExporter();
}
}
@ServerEndpoint("/websockify")
@Component
public class WebSocketServer {
/**
* 連接建立成功調用的方法
*/
@OnOpen
public void onOpen(Session session) {
logger.info("open...");
}
/**
* 連接關閉調用的方法
*/
@OnClose
public void onClose() {
logger.info("close...");
}
/**
* 收到客戶端消息后調用的方法
*/
@OnMessage
public void onMessage(String message, Session session) {
logger.info(message);
}
/**
* 發生錯誤調用的方法
*/
@OnError
public void onError(Session session, Throwable error) {
logger.error("用戶錯誤原因:"+error.getMessage());
error.printStackTrace();
}
}
? 都是很常用的websocket服務端的代碼，唯一要注意的是前端請求'/websockify'地址發起websocket連接時，要注意用ip，尤其是本地，使用localhost會報錯，要使用127.0.0.1。最后測試連接成功，返回狀態碼101，并且消息可以正常接收。noVNC網頁端與代理模塊建立websocket通信完成。
2.代理模塊與VNC Server建立websocket通信
java后臺作為websocket客戶端很少，大多是用Netty去寫的，但是不適合目前的情況，最后還是找到了一個感覺比較合適的
public class MyWebSocketClient {
public static WebSocketClient mWs;
public static void main(String[] args) {
try {
//
String url = "ws://172.28.132.11:8888/websocketify";
URI uri = new URI(url);
HashMap<String, String> httpHeadersMap = new HashMap<>();
httpHeadersMap.put("Sec-WebSocket-Version", "13");
httpHeadersMap.put("Sec-WebSocket-Key", "YBhzbbwLI83U5EH8Tlutwg==");
httpHeadersMap.put("Connection","Upgrade");
httpHeadersMap.put("Upgrade","websocket");
httpHeadersMap.put("User-Agent","Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/93.0.4577.82 Safari/537.36");
httpHeadersMap.put("Cookie","token=8asda2das-84easdac-asdaqwe4-2asda-asdsadas");
httpHeadersMap.put("Sec-WebSocket-Extensions","permessage-deflate; client_max_window_bits");
mWs = new WebSocketClient(uri,httpHeadersMap){
@Override
public void onOpen(ServerHandshake serverHandshake) {
System.out.println("open...");
System.out.println(serverHandshake.getHttpStatus());
mWs.send("666");
}
@Override
public void onMessage(String s) {
System.out.println(s);
}
@Override
public void onClose(int i, String s, boolean b) {
System.out.println("close...");
System.out.println(i);
System.out.println(s);
System.out.println(b);
}
@Override
public void onError(Exception e) {
System.out.println("發生了錯誤...");
}
};
mWs.connect();
} catch (Exception e) {
e.printStackTrace();
}
}
}
// 調用后報錯 直接關閉了連接 狀態碼為1002
// close...
// 1002
// Invalid status code received: 400 Status line: HTTP/1.1 400 Client must support 'binary' or 'base64' protocol

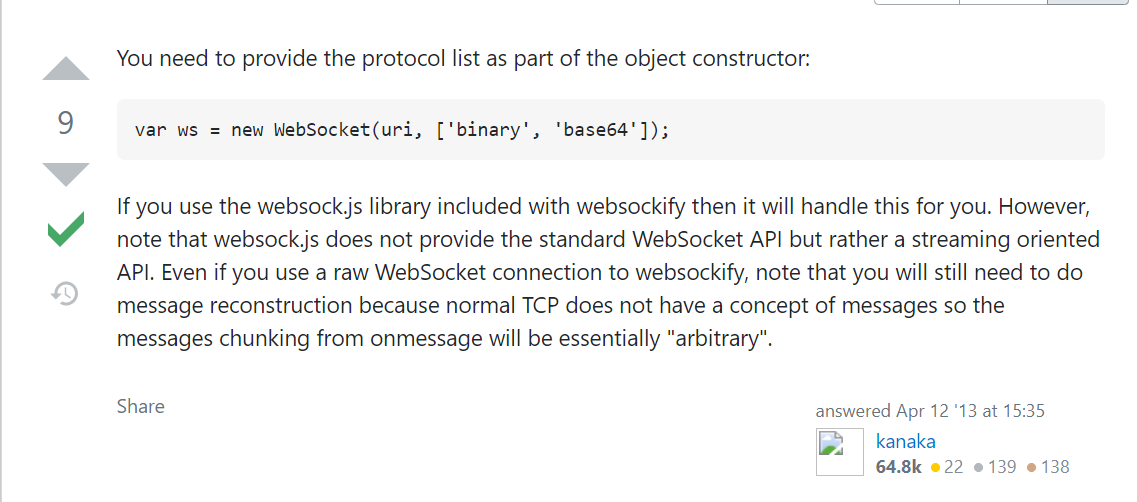

? 發生錯誤后，發現關鍵地方，客戶端必須支持 binary或base64協議，一番搜索后再Stack Overflow找到了線索，并且是Kanaka（noVNC和websockify的開發者）親自回答的，大概意思就是你需要在構造函數中提供這些協議。
? 然后我又在websockify.js的源碼中找到了這個構造，確實需要傳遞一個protocols的數組參數，可是這是前端，并不知道Java如何完成這個操作。
后續
? 首先再次感謝開源項目和各位博主大佬的分享，依舊在尋找解決方案......
