前言

在Python關于繪圖，Mlab提供開源的matplotlib模塊，不僅可以繪制折線圖、柱狀圖、散點圖等常規圖外，還支持繪制量場圖、頻譜圖、提琴圖、箱型圖等特殊圖，例舉往期文章可前往查看詳情。

我們日常生活中經常會關注天氣預報，在換季的時候，播報員會講解氣流流動情況。在天氣預報過程中，氣象專家們會根據流線圖繪制的氣流情況，來預測當地的天氣情況。

本期，我們將學習matplotlib.pyplot.streamplot()方法相關屬性的學習，let's go~

流線圖概述

什么是流線圖？

流線圖通過流線和箭頭的組合繪制，來表示某一時段流線的運行情況、
流線圖上的箭頭表示流向，流線上的形狀表示流強度
流線圖可分為氣流圖、等風速線、變高圖等
流線圖中的流線可以合并、匯合、分交，但不能交叉

流線圖應用場景

流線圖通常用于氣象學中研究風速、氣流、洋流的流向情況

流程圖是風場分析的重要圖表，流線的稀密度與風速大小成正比

獲取流線圖方法

import matplotlib.pyplot as plt
plt.streamplot(x,y,u,v)

流線圖屬性

設置流線圖密度

關鍵字：density

默認值為：1

取值類型為：浮點型或者元組

控制流線圖密度，當density=1時，網格會被劃分為30*30網格

對于設置每個方向上密度，可以使用元組(x,y)

設置流線寬度

關鍵字：linewidth

取值類型為：浮點型或者二維數組

使用二維數組，可以改變流線在網格上的線寬

陣列的形狀必須要與u、v相同

設置流線顏色

關鍵字：color

取值可為：

表示顏色的英文單詞：如綠色"g"
表示顏色單詞的簡稱如：紅色"r",黃色"y"
RGB格式：十六進制格式如"#88c999";(r,g,b)元組形式
可以轉入顏色列表

當使用cmap時，則需要color設置為二維數組，否則無效

設置流線縮放

關鍵字：norm

默認為將流線拉伸到（0，1）

僅在顏色為數組時使用

設置流線顏色系

關鍵字：cmap

取值形式為：顏色表_r

可取值常用的有：'Accent', 'Accent_r', 'Blues', 'Blues_r', 'BrBG', 'BrBG_r', 'BuGn', 'BuGn_r', 'BuPu', 'BuPu_r', 'CMRmap', 'CMRmap_r', 'Dark2', 'Dark2_r', 'GnBu', 'GnBu_r', 'Greens'

繪制流線圖步驟

導入matplotlib.pyplot類

import matplotlib.pyplot as plt

調用numpy庫arange()、random()、randint()等準備x,y,u,v數據

x，y:一維數組/二維數組
u,v:二維數組
當為二維數組，可以通過np.meshgrid(x,y),np.mgrid()創建

x = np.arange(1,10)
y = np.arange(1,10)

u,v = np.meshgrid(np.sin(x),np.sin(y))

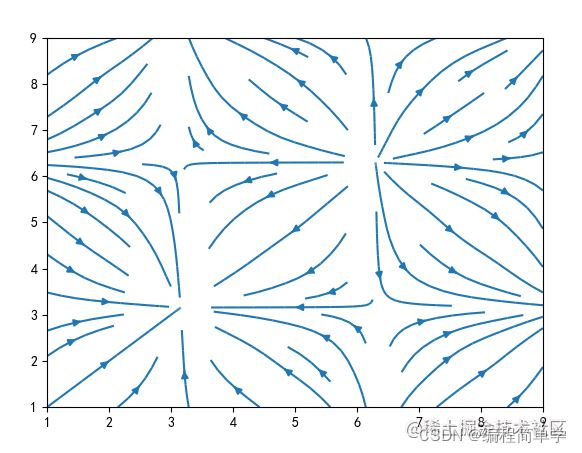

調用pyplot.streamplot()繪制流線圖

plt.streamplot(x,y,u,v,density=[0.5,1])

調用pyplot.show()渲染顯示出流線圖

plt.show()

Python matplotlib如何繪制各種流線圖

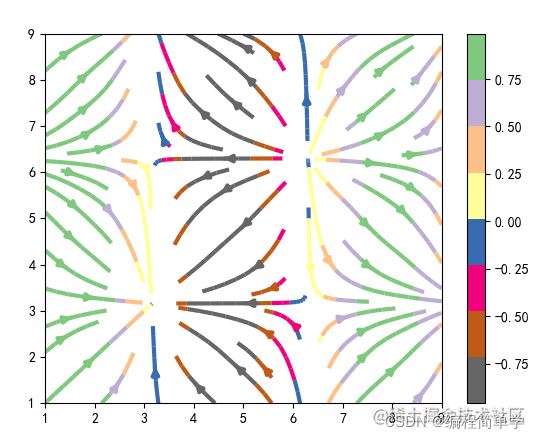

設置linewidth、color、cmap屬性繪制流線圖

plt.streamplot(x,y,u,v,density=[0.5,1],color=u,cmap="Accent_r",linewidth=3)

Python matplotlib如何繪制各種流線圖

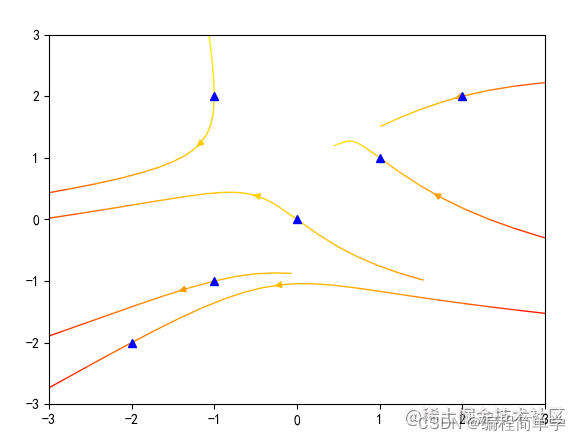

小試牛刀

我們學習了關于繪制流線圖相關屬性，我們來實操一下控制流線的起點數據

調用np.mgrid[]定義x,y二維數據
調用pyplot.streamplot()方法繪制流線圖
調用pyplot.plot()方法繪制折線圖，使用marker屬性標記

y,x= np.mgrid[-3:3:100j, -3:3:100j]
u = -1-x**2+y
v = 1+x-y**2

seed_points = np.array([[-2, -1, 0, 1, 2, -1], [-2, -1, 0, 1, 2, 2]])
plt.streamplot(x,y,u,v,density=0.6,color=u,cmap="autumn",linewidth=1,start_points=seed_points.T)
plt.plot(seed_points[0],seed_points[1],"^",color="b")

plt.show()

Python matplotlib如何繪制各種流線圖
