Mysql Cluster概述
MySql Cluster最顯著的優點就是高可用性,高實時性,高冗余,擴展性強。
它允許在無共享的系統中部署"內存中"數據庫的Cluster.通過無共享體系結構,系統能夠使用廉價的硬件.此外,由于每個組件有自己的內存和磁盤,所以不存在單點故障.
它由一組計算機構成,每臺計算機上均運行者多種進程,包括mysql服務器,NDB cluster的數據節點,管理服務啟,以及專門的數據訪問程序
所有的這些節點構成一個完整的mysql集群體系.數據保存在"NDB存儲服務器"的存儲引擎中,表(結構)則保存在"mysql服務器"中.應用程序通過"mysql服務器"訪問這些數據表,集群管理服務器通過管理工具(ndb_mgmd)來管理"NDB存儲服務器".
基本概念
"NDB"是一種"內存中"的存儲引擎,它具有可用性高和數據一致性好的特點.下面介紹mysql cluster 節點時,它表示進程.在單臺計算機上可以有任意數目的節點.
管理節點(MGM):這類節點的作用是管理mysql cluster內的其他節點,如配置文件和cluster 日志,啟動并停止節點,運行備份等.cluster中的每個節點從管理服務器上檢索配置數據,并請求管理服務器所在位置的方式.當數據節點內出現新的事件時,節點將關于這類事件的信息傳輸?shù)焦芾矸?wù)器上,然后,又將這類信息寫入cluster日志。由于這類節點負責管理其他節點的配置,所以應在啟動其他節點之前首先啟動這類節點.MGM節點是用命令"ndb_mgmd"來啟動
數據節點(NDB):這類節點用于保存cluster的數據.數據節點的數目與副本的數目相關,是片段的倍數.假設有2個副本,每個副本有2個片段,那么就有4個數據節點.不過沒有必要設置多個副本.數據節點是用命令"ndbd"來啟動的.
SQL節點：這是用來訪問cluster數據的節點.對于MYSQL cluster來說,客戶端節點是使用NDB cluster存儲引擎的傳統Mysql服務器.通常,sql節點使用將"ndbcluster"添加到"my.cnf"后使用"mysqld" 啟動
此外,可以有任意數目的cluster客戶端進程或應該程序.它們分為兩種類型,即標準mysql客戶端和管理客戶端.
標準mysql客戶端:能夠從php,perl,c,c++,java,python,ruby等編寫的現有mysql應用程序上訪問mysql cluster
管理客戶端:這類客戶端與管理服務器相連,并提供了啟動和停止節點,啟動和停止消息跟蹤,顯示節點版本和狀態,啟動和停止備份等命令.

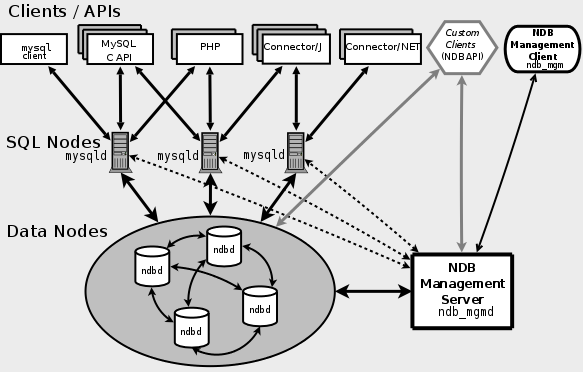

以下是mysql cluster 架構示意圖:
由于Mysql Cluster采用的是TCP/IP方式連接,并且節點之間的數據傳輸沒有加密,最后使用單獨的子網里.
下面來實施部署
為了方便 這里我把管理節點,數據節點,sql節點放在一臺機器上.
管理節點1 10.1.6.205
數據節點1 10.1.6.203
數據節點2 10.1.6.205
sql節點1 10.1.6.203
sql節點2 10.1.6.205
1.安裝(這里安裝7.2.6版本)
下載mysql-cluster-gpl-7.2.6-linux2.6-x86_64.tar.gz 二進制包(里面包含ndb，mysql)
|
1
2
3
4
5
6
|
[email protected]:~# tar -C /usr/local -xzvf mysql-cluster-gpl-7.2.6-linux2.6-x86_64.tar.gz[email protected]:/usr/local# ln -s /usr/local/mysql-cluster-gpl-7.2.8-linux2.6-i686 /usr/local/mysql同理10.1.6.203 |
2.配置SQL節點和存儲NDB節點
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
[mysqld]basedir=/usr/local/mysql/datadir=/usr/local/mysql/data/user=mysqlport=3306socket=/tmp/mysql.sock ndbclustermax_connect_errors=10000ndb-connectstring=10.1.6.205connect_timeout = 300 [mysql_cluster]ndb-connectstring=10.1.6.205 |
同理10.1.6.203
3.配置管理節點
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
|
[ndbd default]NoOfReplicas=2 DataMemory=80M #分配data storage使用的內存 每個ndb占用IndexMemory=18M #分配index storage使用的內存 每個ndb占用 [tcp default]portnumber=2205 #ndb監聽端口 #設置管理節點[ndb_mgmd]NodeId=1hostname=10.1.6.205datadir=/opt/cluster #在MGM上保存日志的目錄 #設置存儲節點NDB1[ndbd]NodeId=2hostname=10.1.6.203datadir=/usr/local/mysql/data #設置存儲節點NDB2[ndbd]NodeId=3hostname=10.1.6.205datadir=/usr/local/mysql/data #設置SQL節點1[mysqld]NodeId=4hostname=10.1.6.203 #設置SQL節點2[mysqld]NodeId=5hostname=10.1.6.205[mysqld] #運行任意ip連接[mysqld] |
4.啟動mysql cluster
1)先啟動管理節點服務器.2)啟動NDB存儲節點服務器.3)啟動SQL節點服務器.
1)執行啟動MGM節點進程
|
1
2
|
MySQL Cluster Management Server mysql-5.5.22 ndb-7.2.6 |
必須用參數-f或--config-file告訴ndb_mgm配置文件config.ini文件所在的位置.
2）在2臺存儲節點服務器上,如果是第一次啟動NDB進程的話,必須先執行以下命令:
|
1
2
3
|
2013-08-28 23:40:36 [ndbd] INFO -- Angel connected to '10.1.6.205:1186'2013-08-28 23:40:36 [ndbd] INFO -- Angel allocated nodeid: 2 |
注意:僅在首次啟動NDB時,或者在備份/恢復或配置文件發生變化且重啟NDB時才使用-initial參數.因?yàn)樵搮?shù)會使節點刪除由早期NDB實例創建的,用于恢復的任何文件,包括用于恢復的日志文件.
如果不是第一次啟動,用以下命令
|
1
|
|
3)啟動SQL節點服務器
|
1
|
|
5.查看各個節點情況
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
-- NDB Cluster -- Management Client --ndb_mgm> showCluster Configuration---------------------[ndbd(NDB)] 2 node(s)id=2 @10.1.6.203 (mysql-5.5.22 ndb-7.2.6, Nodegroup: 0, Master)id=3 @10.1.6.205 (mysql-5.5.22 ndb-7.2.6, Nodegroup: 0) [ndb_mgmd(MGM)] 1 node(s)id=1 @10.1.6.205 (mysql-5.5.22 ndb-7.2.6) [mysqld(API)] 4 node(s)id=4 @10.1.6.203 (mysql-5.5.22 ndb-7.2.6)id=5 @10.1.6.205 (mysql-5.5.22 ndb-7.2.6)id=6 (not connected, accepting connect from any host)id=7 (not connected, accepting connect from any host) ndb_mgm> |
6.測試
注意:與沒有使用Cluster的Mysql相比,在mysql cluster內操作數據的方式?jīng)]有太大的區別.操作時注意
1)表必須用engine=NDB或engine=NDBCLUSTER選項創建
2)每個NDB表必須有一個主鍵.如果在創建表時用戶未定義主鍵,NDB Cluster存儲引擎會自動生成隱含的主鍵.
該隱含鍵也將占用空間,就像任何其他的表索引一樣.由于沒有足夠的內存來容納這些自動創建的鍵,所以很容易出現問題.
在203 sql節點1上創建表
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
mysql> use test;mysql> create table dave (num int(10)) engine=ndb;mysql> show create table dave\G;*************************** 1. row *************************** Table: daveCreate Table: CREATE TABLE `dave` ( `num` int(10) DEFAULT NULL) ENGINE=ndbcluster DEFAULT CHARSET=latin11 row in set (0.00 sec) mysql> insert into dave -> values -> (100);Query OK, 1 row affected (0.01 sec)mysql> select * from dave;+------+| num |+------+| 100 |+------+ |
然后在205 sql節點2上查看該表
|
1
2
3
4
5
6
7
8
|
mysql> use testmysql> select * from dave;+------+| num |+------+| 100 |+------+ |
測試OK
關注一下表
|
1
2
3
4
5
6
7
8
|
mysql> select * from ndbinfo.memoryusage;+---------+--------------+--------+------------+----------+-------------+| node_id | memory_type | used | used_pages | total | total_pages |+---------+--------------+--------+------------+----------+-------------+| 2 | Data memory | 851968 | 26 | 83886080 | 2560 || 2 | Index memory | 212992 | 26 | 19136512 | 2336 || 3 | Data memory | 851968 | 26 | 83886080 | 2560 || 3 | Index memory | 212992 | 26 | 19136512 | 2336 | |
注意:使用量寫滿會訪問不了,這時需要調整配置DataMemory,IndexMemory參數.各配置文件都需調整重啟生效.
7.關閉cluster
|
1
2
3
4
|
Connected to Management Server at: 10.1.6.205:11863 NDB Cluster node(s) have shutdown.Disconnecting to allow management server to shutdown. |
再關閉SQL節點mysqld服務
|
1
2
3
4
|
Enter password: 130829 02:19:57 mysqld_safe mysqld from pid file /usr/local/mysql/data//debian.pid ended[1]+ Done /usr/local/mysql/bin/mysqld_safe /etc/my.cnf |
以上就是mysql cluster初步部署, 之后會寫haproxy+keepalive 雙機高可用.
