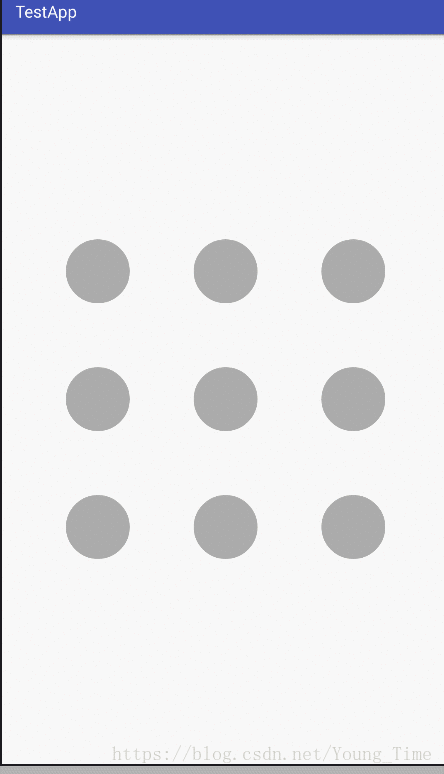

Android 自定義View 當然是十分重要的，筆者這兩天寫了一個自定義 View 的手勢密碼，和大家分享分享：
首先，我們來創建一個表示點的類，Point.java：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
|
public class Point { // 點的三種狀態 public static final int POINT_STATUS_NORMAL = 0; public static final int POINT_STATUS_CLICK = 1; public static final int POINT_STATUS_ERROR = 2; // 默認狀態 public int state = POINT_STATUS_NORMAL; // 點的坐標 public float mX; public float mY; public Point(float x,float y){ this.mX = x; this.mY = y; } // 獲取兩個點的距離 public float getInstance(Point a){ return (float) Math.sqrt((mX-a.mX)*(mX-a.mX)+(mY-a.mY)*(mY-a.mY)); } } |
然后我們創建一個 HandleLock.java 繼承自 View，并重寫其三種構造方法（不重寫帶兩個參數的構造方法會導致程序出錯）：
首先，我們先把后面需要用的變量寫出來，方便大家明白這些變量是干嘛的：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
|
// 三種畫筆 private Paint mNormalPaint; private Paint mClickPaint; private Paint mErrorPaint; // 點的半徑 private float mRadius; // 九個點，使用二維數組 private Point[][] mPoints = new Point[3][3]; // 保存手勢劃過的點 private ArrayList<Point> mClickPointsList = new ArrayList<Point>(); // 手勢的 x 坐標，y 坐標 private float mHandleX; private float mHandleY; private OnDrawFinishListener mListener; // 保存滑動路徑 private StringBuilder mRoute = new StringBuilder(); // 是否在畫錯誤狀態 private boolean isDrawError = false; 接下來我們來初始化數據：// 初始化數據 private void initData() { // 初始化三種畫筆，正常狀態為灰色，點下狀態為藍色，錯誤為紅色 mNormalPaint = new Paint(Paint.ANTI_ALIAS_FLAG); mNormalPaint.setColor(Color.parseColor("#ABABAB")); mClickPaint = new Paint(Paint.ANTI_ALIAS_FLAG); mClickPaint.setColor(Color.parseColor("#1296db")); mErrorPaint = new Paint(Paint.ANTI_ALIAS_FLAG); mErrorPaint.setColor(Color.parseColor("#FB0C13")); // 獲取點間隔 float offset = 0; if (getWidth() > getHeight()) { // 橫屏 offset = getHeight() / 7; mRadius = offset / 2; mPoints[0][0] = new Point(getWidth() / 2 - offset * 2, offset + mRadius); mPoints[0][1] = new Point(getWidth() / 2, offset + mRadius); mPoints[0][2] = new Point(getWidth() / 2 + offset * 2, offset + mRadius); mPoints[1][0] = new Point(getWidth() / 2 - offset * 2, offset * 3 + mRadius); mPoints[1][1] = new Point(getWidth() / 2, offset * 3 + mRadius); mPoints[1][2] = new Point(getWidth() / 2 + offset * 2, offset * 3 + mRadius); mPoints[2][0] = new Point(getWidth() / 2 - offset * 2, offset * 5 + mRadius); mPoints[2][1] = new Point(getWidth() / 2, offset * 5 + mRadius); mPoints[2][2] = new Point(getWidth() / 2 + offset * 2, offset * 5 + mRadius); } else { // 豎屏 offset = getWidth() / 7; mRadius = offset / 2; mPoints[0][0] = new Point(offset + mRadius, getHeight() / 2 - 2 * offset); mPoints[0][1] = new Point(offset * 3 + mRadius, getHeight() / 2 - 2 * offset); mPoints[0][2] = new Point(offset * 5 + mRadius, getHeight() / 2 - 2 * offset); mPoints[1][0] = new Point(offset + mRadius, getHeight() / 2); mPoints[1][1] = new Point(offset * 3 + mRadius, getHeight() / 2); mPoints[1][2] = new Point(offset * 5 + mRadius, getHeight() / 2); mPoints[2][0] = new Point(offset + mRadius, getHeight() / 2 + 2 * offset); mPoints[2][1] = new Point(offset * 3 + mRadius, getHeight() / 2 + 2 * offset); mPoints[2][2] = new Point(offset * 5 + mRadius, getHeight() / 2 + 2 * offset); } } |
大家可以看到，我來給點定坐標是，是按照比較窄的邊的 1/7 作為點的直徑，這樣保證了，不管你怎么定義 handleLock 的寬高，都可以使里面的九個點看起來位置很舒服。
接下來我們就需要寫一些函數，將點、線繪制到控件上，我自己把繪制分成了三部分，一部分是點，一部分是點與點之間的線，一部分是手勢的小點和手勢到最新點的線。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
|
// 畫點，按照我們選擇的半徑畫九個圓 private void drawPoints(Canvas canvas) { // 便利所有的點，并且判斷這些點的狀態 for (int i = 0; i < 3; i++) { for (int j = 0; j < 3; j++) { Point point = mPoints[i][j]; switch (point.state) { case Point.POINT_STATUS_NORMAL: canvas.drawCircle(point.mX, point.mY, mRadius, mNormalPaint); break; case Point.POINT_STATUS_CLICK: canvas.drawCircle(point.mX, point.mY, mRadius, mClickPaint); break; case Point.POINT_STATUS_ERROR: canvas.drawCircle(point.mX, point.mY, mRadius, mErrorPaint); break; default: break; } } } } // 畫點與點之間的線 private void drawLines(Canvas canvas) { // 判斷手勢是否已經劃過點了 if (mClickPointsList.size() > 0) { Point prePoint = mClickPointsList.get(0); // 將所有已選擇點的按順序連線 for (int i = 1; i < mClickPointsList.size(); i++) { // 判斷已選擇點的狀態 if (prePoint.state == Point.POINT_STATUS_CLICK) { mClickPaint.setStrokeWidth(7); canvas.drawLine(prePoint.mX, prePoint.mY, mClickPointsList.get(i).mX, mClickPointsList.get(i).mY, mClickPaint); } if (prePoint.state == Point.POINT_STATUS_ERROR) { mErrorPaint.setStrokeWidth(7); canvas.drawLine(prePoint.mX, prePoint.mY, mClickPointsList.get(i).mX, mClickPointsList.get(i).mY, mErrorPaint); } prePoint = mClickPointsList.get(i); } } } // 畫手勢點 private void drawFinger(Canvas canvas) { // 有選擇點后再出現手勢點 if (mClickPointsList.size() > 0) { canvas.drawCircle(mHandleX, mHandleY, mRadius / 2, mClickPaint); } // 最新點到手指的連線，判斷是否有已選擇的點，有才能畫 if (mClickPointsList.size() > 0) { canvas.drawLine(mClickPointsList.get(mClickPointsList.size() - 1).mX, mClickPointsList.get(mClickPointsList.size() - 1).mY, mHandleX, mHandleY, mClickPaint); } } |
上面的代碼我們看到需要使用到手勢劃過的點，我們是怎么選擇的呢？
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
// 獲取手指移動中選取的點private int[] getPositions() { Point point = new Point(mHandleX, mHandleY); int[] position = new int[2]; // 遍歷九個點，看手勢的坐標是否在九個圓內，有則返回這個點的兩個下標 for (int i = 0; i < 3; i++) { for (int j = 0; j < 3; j++) { if (mPoints[i][j].getInstance(point) <= mRadius) { position[0] = i; position[1] = j; return position; } } } return null;} |
我們需要重寫其 onTouchEvent 來通過手勢動作來提交選擇的點，并更新視圖：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
|
// 重寫點擊事件 @Override public boolean onTouchEvent(MotionEvent event) { // 獲取手勢的坐標 mHandleX = event.getX(); mHandleY = event.getY(); int[] position; switch (event.getAction()) { case MotionEvent.ACTION_DOWN: position = getPositions(); // 判斷點下時是否選擇到點 if (position != null) { // 添加到已選擇點中，并改變其狀態 mClickPointsList.add(mPoints[position[0]][position[1]]); mPoints[position[0]][position[1]].state = Point.POINT_STATUS_CLICK; // 保存路徑，依次保存其橫縱下標 mRoute.append(position[0]); mRoute.append(position[1]); } break; case MotionEvent.ACTION_MOVE: position = getPositions(); // 判斷手勢移動時是否選擇到點 if (position != null) { // 判斷當前選擇的點是否已經被選擇過 if (!mClickPointsList.contains(mPoints[position[0]][position[1]])) { // 添加到已選擇點中，并改變其狀態 mClickPointsList.add(mPoints[position[0]][position[1]]); mPoints[position[0]][position[1]].state = Point.POINT_STATUS_CLICK; // 保存路徑，依次保存其橫縱下標 mRoute.append(position[0]); mRoute.append(position[1]); } } break; case MotionEvent.ACTION_UP: // 重置數據 resetData(); break; default: break; } // 更新視圖 invalidate(); return true; }// 重置數據 private void resetData() { // 將所有選擇過的點的狀態改為正常 for (Point point : mClickPointsList) { point.state = Point.POINT_STATUS_NORMAL; } // 清空已選擇點 mClickPointsList.clear(); // 清空保存的路徑 mRoute = new StringBuilder(); // 不再畫錯誤狀態 isDrawError = false; } |
那我們怎么繪制視圖呢？我們通過重寫其 onDraw() 方法：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); // 判斷是否畫錯誤狀態，畫錯誤狀態不需要畫手勢點已經于最新選擇點的連線 if (isDrawError) { drawPoints(canvas); drawLines(canvas); } else { drawPoints(canvas); drawLines(canvas); drawFinger(canvas); } } |
那么這個手勢密碼繪制過程就結束了，但是整個控件還沒有結束，我們還需要給它一個監聽器，監聽其繪制完成，選擇后續事件：
|
1
2
3
4
5
6
7
8
9
10
11
|
private OnDrawFinishListener mListener; // 定義繪制完成的接口 public interface OnDrawFinishListener { public boolean drawFinish(String route); } // 定義繪制完成的方法，傳入接口 public void setOnDrawFinishListener(OnDrawFinishListener listener) { this.mListener = listener; } |
然后我們就需要在手勢離開的時候 ，來進行繪制完成時的事件：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
|
case MotionEvent.ACTION_UP: // 完成時回調繪制完成的方法，返回比對結果，判斷手勢密碼是否正確 mListener.drawFinish(mRoute.toString()); // 返回錯誤，則將所有已選擇點狀態改為錯誤 if (!mListener.drawFinish(mRoute.toString())) { for (Point point : mClickPointsList) { point.state = Point.POINT_STATUS_ERROR; } // 將是否繪制錯誤設為 true isDrawError = true; // 刷新視圖 invalidate(); // 這里我們使用 handler 異步操作，使其錯誤狀態保持 0.5s new Thread(new Runnable() { @Override public void run() { if (!mListener.drawFinish(mRoute.toString())) { Message message = new Message(); message.arg1 = 0; handler.sendMessage(message); } } }).run(); } else { resetData(); } invalidate(); break;private Handler handler = new Handler() { @Override public void handleMessage(Message msg) { switch (msg.arg1) { case 0: try { // 沉睡 0.5s Thread.sleep(500); } catch (InterruptedException e) { e.printStackTrace(); } // 重置數據,并刷新視圖 resetData(); invalidate(); break; default: break; } } }; |
好了，handleLock，整個過程就結束了，筆者這里定義了一個監聽器只是給大家提供一種思路，筆者將保存的大路徑傳給了使用者，是為了保證使用者可以自己保存密碼，并作相關操作，大家也可以使用 HandleLock 來 保存密碼，不傳給使用者，根據自己的需求寫出更多更豐富的監聽器，而且這里筆者在 MotionEvent.ACTION_UP 中直接回調了 drawFinish() 方法，就意味著要使用該 HandleLock 就必須給它設置監聽器。
接下來我們說說 HandleLock 的使用，首先是在布局文件中使用：
|
1
2
3
4
|
<com.example.a01378359.testapp.lock.HandleLock android:id="@+id/handlelock_test" android:layout_width="match_parent" android:layout_height="match_parent" /> |
接下來是代碼中使用：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
|
handleLock = findViewById(R.id.handlelock_test); handleLock.setOnDrawFinishListener(new HandleLock.OnDrawFinishListener() { @Override public boolean drawFinish(String route) { // 第一次滑動，則保存密碼 if (count == 0){ password = route; count++; Toast.makeText(LockTestActivity.this,"已保存密碼",Toast.LENGTH_SHORT).show(); return true; }else { // 與保存密碼比較，返回結果，并且做出相應事件 if (password.equals(route)){ Toast.makeText(LockTestActivity.this,"密碼正確",Toast.LENGTH_SHORT).show(); return true; }else { Toast.makeText(LockTestActivity.this,"密碼錯誤",Toast.LENGTH_SHORT).show(); return false; } } } }); |
項目地址：源代碼
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持服務器之家。
